Сколько стоит тонна магнезитохромитового кирпича для цементной печи?
Огнеупорный кирпич для цементных печах

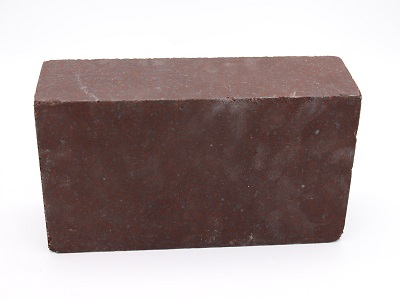

Магнезиальные кирпичи включают магнезитовый кирпич, магнезито-глиноземистый кирпич и хромомагнезиальный кирпич. Используется для спекания хромомагнезитовый кирпич в зоне обжига цементных печей, с 55% ~ 80% MgO и 8% ~ 20% Cr2O3, обладает высокой стойкостью к шлаку, коррозионной стойкостью, стойкостью к высоким температурам и высокой прочностью.
Основными кристаллическими фазами магнезитохромитового кирпича являются в основном периклаз и магнезиально-хромовая шпинель. По технологии производства его можно разделить на обычный магнезитохромитовый кирпич, прямый магнезитохромитовый кирпич, рекомбинированные магнезитохромитовый кирпич, химически связанный магнезитохромитовый кирпич и другие.
В качестве основного сырья для изготовления магнезитохромитового кирпича используется магнезия (содержание MGO 89% -92%) и огнеупорный хромитовый кирпич, после смешивания, формования под высоким давлением и сушки его обжигают при температуре 1550-1600 градусов.
Применение магнезитохромитового кирпича в цементной печи
Магнезитохромитовый кирпич – это щелочной огнеупорный материал. Это высококачественный огнеупорный кирпич, используемый в цементных печах. Хранение должно быть водонепроницаемым и влагонепроницаемым. Цена продукта и индекс связаны. Для получения подробного предложения обращайтесь к нам. Цена продукта связана с конкретным индексом, пожалуйста, свяжитесь с нами для получения подробного предложения.
Прямо-связанный магнезитохромитовый кирпич изготавливается в основном из магнезии промежуточного качества, магнезии высокой степени чистоты и хромового концентрата, полученный формованием под высоким давлением и высокотемпературным обжигом (1700 ~ 1780 ℃). Этот продукт обладает превосходными характеристиками, такими как высокая температура размягчения под нагрузкой более 1700 ℃, высокая прочность (выше 40 МПа), низкая кажущаяся пористость (ниже 18%) и хорошая тепловая вибрация (обычно в 5-7 раз). Однако этот продукт склонен к отслаиванию во время использования. Обычно его используют в зоне обжига сушильной печи при производительности ниже 2500 т / сут, и это дает идеальный эффект.
Магнезитохромитовые огнеупорные изделия – это огнеупорные изделия из хромитовой руды и спеченной магнезии. Основными фазами его минералов являются кристобалит и шпинель, которые в зависимости от того, превышает ли количество хромита в сырье 50%, их называют хромомагнезиальным и магнезитохромитовым кирпичом. В цементной промышленности в основном используется магнезитохромитовый кирпич.
При хранении магнезитохромитового кирпича следует обращать внимание на влагостойкость, а срок хранения не должен превышать полгода. Когда печь зажигается, температуру необходимо постепенно повышать.
После осмотра поместите материалы, прочная обшивка печи составляет около 20 м, а магнезитохромитовый кирпич полностью находится под обшивкой печи. Однако из-за колебаний качества угля конец обшивки печи часто прилипает и отваливается. Когда обшивка печи, которая прилипает к кирпичу и образует механический якорь, отваливается, она отслаивается вместе со слоем кирпича, в результате чего кирпич становится тоньше и укорачивает кожух печи примерно до 16 м. Часть магнезитохромитового кирпича теряет защиту кожуха печи. Кожух печи становится толще из-за оседания угольной золы на конце кожуха печи.
Срок службы значительно сокращается, особенно при использовании в печах с частым открыванием и остановками. Температура поверхности магнезитохромитового кирпича с кожухом печи в качестве барьера зависит от состояния печи. Химическое воздействие и проникновение жидкой щелочной соли будет ухудшают структуру кирпича и снижают сопротивление жаропрочной усталости.
Причины износа огнеупорного кирпича
1. Механическое повреждение
Вращение печи, эллиптичность цилиндра, экструзия и скручивание между огнеупорными кирпичами, а также деформация цилиндра печи создают механическое напряжение между кирпичами.
2. Внезапно холодно и жарко
В большом количестве документов указывается, что коэффициент расширения щелочного кирпича относительно велик, и в процессе нагрева возникает большое тепловое напряжение. Следовательно, повышение температуры при сушке печи должно происходить медленнее, это ключ к использованию щелочного кирпича.
3. Изменения в сырье и топливах
Только в печах со стабильными рабочими условиями кирпичная футеровка может прилипать и поддерживать прочную оболочку печи и обеспечивать срок службы футеровки печи.
Что делать, если огнеупорный материал трескается, отваливается и его легко носить? Если вы хотите полностью решить проблему, вам нужно найти первопричину и проанализировать настоящую причину. ООО RS огнеупоры уже много лет занимается производством огнеупоров. Мы можем решить различные сложные проблемы футеровки высокотемпературных печей. Приглашаем друзей для консультаций и технических обменов.
Рекомендуем вам прочитать следующие статьи:
