Низкоцементная бетонная смесь

Низкоцементная бетонная смесь относится к бетону с меньшим содержанием цемента и она имеет огнеупорность выше 1790 °C.

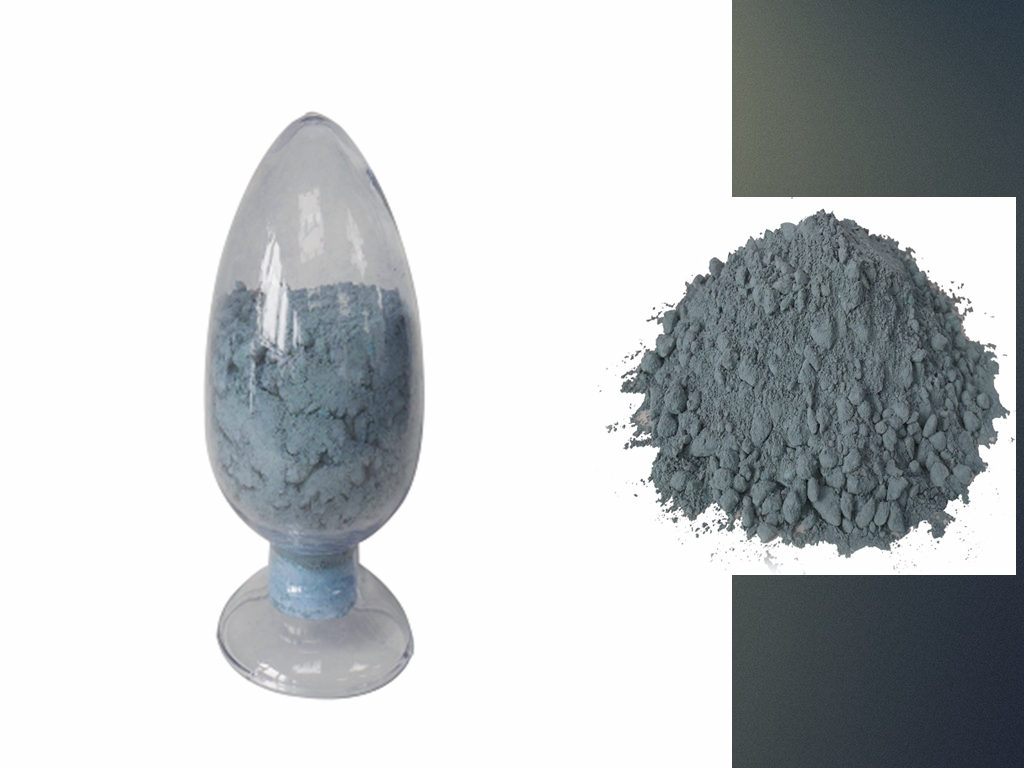

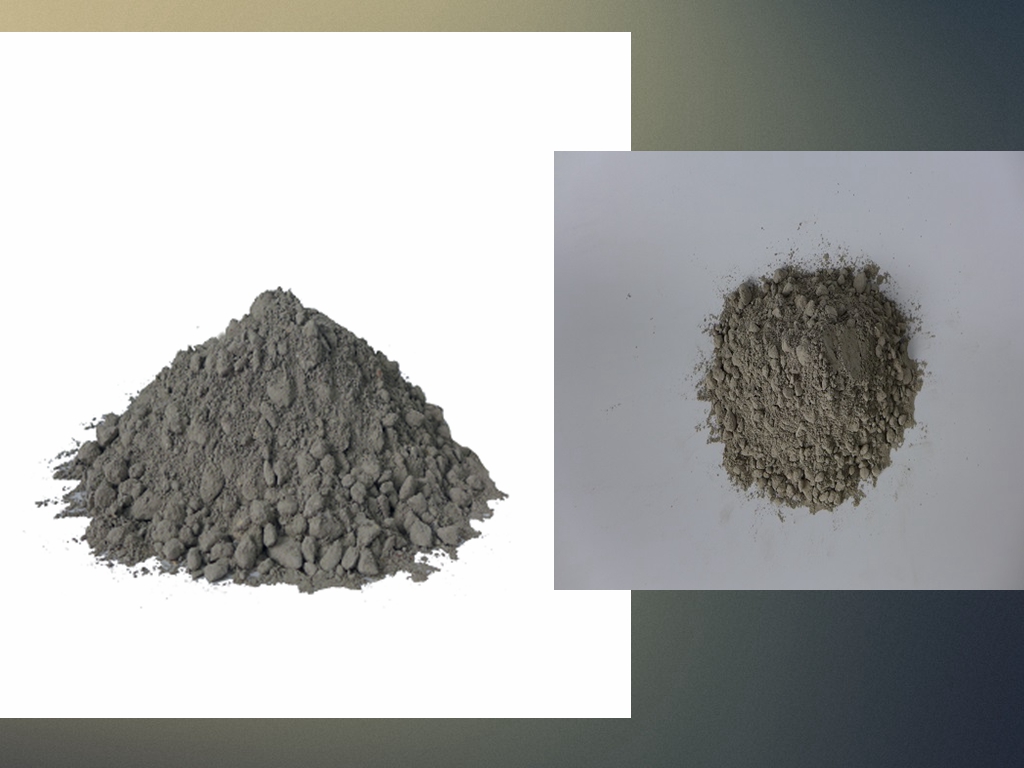

Краткое описание низкоцементной бетонной смеси

  Низкоцементная бетонная смесь относится к бетону с меньшим содержанием цемента. Дозировка цемента огнеупорных цементных бетонов обычно составляет 15-20%, а дозировка цемента низкоцементной бетонной смеси составляет около 5%, а некоторые даже уменьшаются до 1-2%. Целью уменьшения дозировки цемента является улучшение огнеупор бетона, его стойкость к тепловому удару, шлакоустойчивость и коррозионная стойкость также значительно улучшены по сравнению с аналогичными огнеупорными кирпичами.

Состав низкоцементной бетонной смеси

    Принцип рецептуры низкоцементной бетонной смеси заключается в разумном выборе типов и дозировок градаций частиц, ультратонких порошков и добавок. Огнеупорные заполнители и порошки состоят из хорошо прокаленного глиняного клинкера и высокоглиноземистого бокситового клинкера. Максимальный размер частиц огнеупорного заполнителя зависит от толщины инженерной футеровки, обычно 10 мм. Гранулометрический состав: 10 ~ 5 мм: 30% ~ 40%, 5 ~ 3 мм: 20% ~ 30%, 3 ~ 0,15 мм: 30% ~ 40%.

   Огнеупорные порошки, как правило, изготавливаются из высокоглиноземистого бокситового клинкера второго, первого или специального сорта в качестве сырья. При приготовлении их можно использовать по отдельности или пропорционально. Иногда добавляют высококачественные материалы, такие как порошок оксида алюминия, порошок белого корунда или порошок коричневного коруда такой же степени измельчения, чтобы улучшить матричные характеристики низкоцементной бетонной смеси. Количество тугоплавкого порошка составляет 18% ~ 25%. Среди них, если смешиваются высококачественные материалы, дозировка составляет 5% ~ 10%.

Классификация низкоцементной бетонной смеси

  Существует три распространенной низкоцементной бетонной смеси: «Низкое» здесь относится к низкому содержанию цемента в продукте. Один из них заключается в том, что содержание цемента достигает 10-30%, другой – это цементный бетон с низким содержанием цемента и содержание цемента составляет от 3 до 8%, кроме того, существует низкоцементный бетон со сверхнизким содержанием цемента всего 1%. Последний из них – без цемента – называется нецементным бетоном.

Характеристики низкоцементной бетонной смеси

    Низкоцементная бетонная смесь имеет огнеупорность выше 1790 °C и обладает такими преимуществами, как высокая насыпная плотность, низкая пористость, высокая прочность на сжатие, хорошая износостойкость, хорошие характеристики термического удара и сильная коррозионная стойкость.

Применение низкоцементной бетонной смеси

    Низкоцементная бетонная смесь в основном используется в нагревательных печах и печах выдержки. Он также используется в некоторых частях футеровки печей для термообработки и вращающихся печей для строительных материалов. Их также можно использовать для футеровки высокотемпературных печей, нагрева топочной воды, футеровки охлаждающих труб и т. д., а также широко используется в доменных печах, чугунных печах и т.д. С точки зрения строительства, преимуществами низкоцементной бетонной смеси являются высокая объемная стабильность и низкий расход воды в строительстве, поэтому более широко используется низкоцементная бетонная смесь.

    Преимущества выбора низкоцементной бетонной смеси:

  Он обладает характеристиками низкой пористости, небольшого размера пор, высокой плотности, хорошей стабильности объема, высокой прочности и небольшого добавления воды, и преодолевает характеристики значительного снижения прочности обычных бетонов при 800 ~ 1200 ℃, так что тепловой удар корпуса печи может быть увеличен более чем в два раза.

    Примечания в приложении:

    Следует отметить, что низкоцементная бетонная смесь обладает плохой воздухопроницаемостью, что может легко вызвать отслоение или разрыв в процессе обжига. Система выпечки должна быть разумно разработана в соответствии с ее материалом, толщиной конструкции и расположением конструкции. В то же время металлический алюминиевый порошок, органическое волокно и т.д., также могут быть добавлены в отливку для облегчения удаления влаги и увеличения срока службы огнеупорной низкоцементной бетонной смеси.
