Высокоглиноземистая бетонная смесь ВГБС

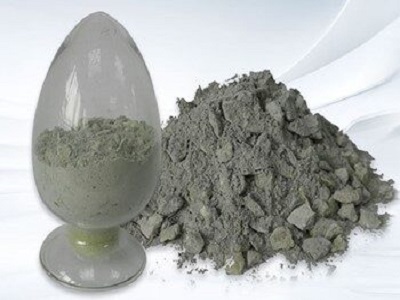

Высокоглиноземистая бетонная смесь ВГБС – это высококачественный огнеупорный материал с хорошей механической прочностью и термостойкостью.
Внедрение высокоглиноземистой бетонной смеси
Высокоглиноземистая бетонная смесь ВГБС является своим родом огнеупора, изготовлена из материала с высоким содержанием алюминия в виде агрегатов и порошков и связующее вещество. Она обладает высокой механической прочностью, хорошей термостойкостью и стойкостью к истиранию и в основном используется в качестве футеровки различных печей, таких как котлы, доменные печи, нагревательные печи и печи для обжига керамики.
Состав высокоглиноземистой огнеупорной бетонной смеси
Огнеупорные бетонные смеси в основном состоят из кальцинированного боксита, высокоглиноземистого заполнителя, порошка (порошок с высоким содержанием алюминия, порошок кремнезема), высокотемпературного связующего (огнеупорный цемент, замедлитель схватывания, коагулянт и т. д.). Они обладает высокой текучестью, и представляют собой неформованный огнеупор, который можно упрочнять без нагрева.
Высокоглиноземистая бетонная смесь основана на традиционном соотношении, отрегулированы градации частиц, добавлены различные добавки, уменьшено количество цемента, увеличены среднетемпературная прочность и температура размягчения под нагрузкой, а также снижена теплопроводность. Бокситовый заполнитель с высоким содержанием глинозема для высокоглиноземистой бетонной смеси составляется 65-70%, цемента с высоким содержанием глинозема 7-10%, микрокремнезема и порошка оксида алюминия 5-8%, тонкодисперсного порошка боксита 15-24%, водоредуктора 0,2% и т.д. Некоторые замедлители схватывания или ускорители добавляются в соответствии с требованиями конструкции, а температура использования составляет 1400 ~ 1550 ℃.
Физико-химические показатели высокоглиноземистой бетонной смеси
|
Физико-химические показатели высокоглиноземистой бетонной смеси |
|||||
|
Наименование |
NMJ-1 | NML-2 | NMJ-3 | NMJ-4 | |
| Al2O3, % | ≥60 | ≥70 | ≥75 |
≥80 |
|
|
Объемная плотность, g/cm3 |
110℃×24h | ≥2.4 | ≥2.65 | ≥2.8 | ≥2.85 |
| Линейное изменение % | 1100℃×3h | ±0.3 | ±0.3 | ±0.3 |
±0.3 |
|
Прочность на изгиб, MPa |
110℃×24h | ≥7 | ≥8 | ≥12 | ≥13 |
| 1150℃×3h | ≥9 | ≥11 | ≥14 |
≥16 |
|
|
Прочность на сжатие, MPa |
110℃×24h | ≥60 | ≥70 | ≥90 | ≥100 |
| 1150℃×3h | ≥80 | ≥90 | ≥100 |
≥120 |
|
|
Термическая стойкость/ раз ( 900 градусов, воды ) |
≥25 | ≥25 | ≥25 |
≥20 |
|
Анализ характеристик высокоглиноземистой бетонной смеси:
• Высокая прочность на сжатие и высокая объемная стабильность в условиях высоких температур;
• Малая объемная плотность, сильная стойкость к эрозии шлака и проницаемость;
• Огнеупорность может достигать 1400 ~ 1550 ℃;
• Превосходная стойкость к тепловому удару, хорошая стойкость в состоянии холодного и горячего или очевидного изменения окружающей среды;
• Она может противостоять кислотному шлаку или химической коррозии раствора;
• Процесс строительства удобен, её можно сразу залить в цельную облицовку или отлить в сборный блок для использования;
Применение высокоглиноземистой бетонной смеси
Огнеупорные бетонные смеси в настоящее время являются наиболее широко производимым и используемым неформованным огнеупорным материалом, которые в основном используются для формирования различных футеровок нагревательных печей и других интегральных конструкций. Такой материал подходит для нагревательных печей, пропиточных печей, печей для термообработки, вращающихся печей и т. д., и также может использоваться для изготовления больших сборных блоков и футеровки печей.
Высокоглиноземистая бетонная смесь поставляется в виде насыпного сухого порошкового материала. Добавьте чистую воду по мере необходимости для строительства. После перемешивания его можно подвергнуть вибрации или утрамбовке. Высокоглиноземистая бетонная смесь обладает такими преимуществами, как хорошая жаропрочная характеристика, высокая прочность, широкий диапазон рабочих температур, простота хранения, транспортировки и использования, поэтому она широко используется на электростанциях, котлах, плавильных печах, нагревательных печах, печах для выдержки, и печах термообработки и в различных частях футеровки, например, в индукционной пече.
Способ сохранения:
• Поместите его в сухую и прохладную комнату;
• Для неиспользованных материалов, которые были разобраны, отверстие мешка необходимо затянуть и поместить на склад;
• Cледует хранить вдали от влаги, прямой контакт с дождевой водой запрещен. Если материалы случайно намочили, их следует выбросить.
• Cледует избегать длительного воздействия солнечных лучей.
Преимущества применения высокоглиноземистой бетонной смеси:
Δ Огнеупорность высокоглиноземистой бетонной смеси не сильно отличается от огнеупорного кирпича и тех же текстур. Точка размягчения под нагрузкой немного ниже и общая производительность лучше, чем огнеупорный кирпич.
Δ Прочность на сжатие при комнатной температуре выше. Благодаря хорошей целостности кладки, ее нелегко деформировать, и устойчивость к вибрации и ударам машины лучше, чем у кирпича.
Δ Хорошая термостойкость.
Δ Чрезвычайно низкое содержание цемента, что снижает образование легкоплавких веществ в материале, тем самым повышая температуру плавления, улучшая его жаропрочность и стойкость к шлаку.
Δ Расход воды для смешивания невелик, что увеличивает плотность огнеупорных бетонов и снижает пористость огнеупорных бетонов.
Цена высокоглиноземистой бетонной смеси
Цена высокоглиноземистой огнеупорной бетонной смеси зависит от содержания сырья. Мы готовы предоставить вам индивидуальную настройку в соответствии с вашими показателями. Как профессиональный производитель огнеупорного материала, ООО RS Огнеупоры имеет более чем 20-летний опыт в огнеупорной промышленности. У нас есть передовые технологии и профессиональную команду, чтобы обеспечить вам высокие изделий. Добро пожаловать купить высокоглиноземистую огнеупорную бетонную смесь в нашей компаний.
Рекомендуем вам прочитать следующие статьи:
