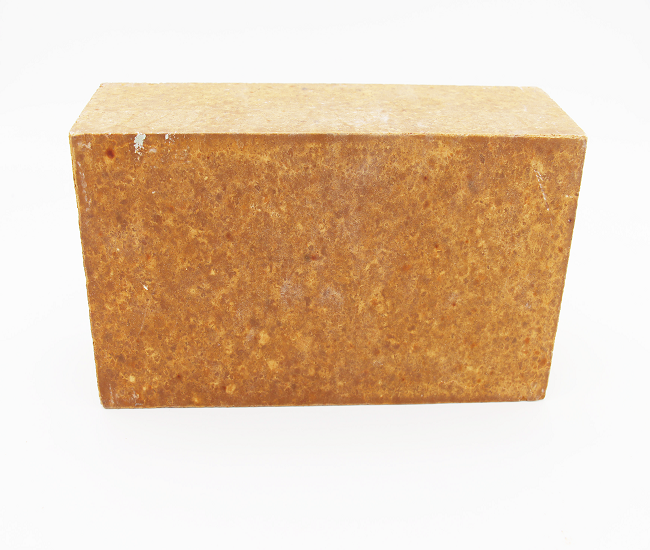

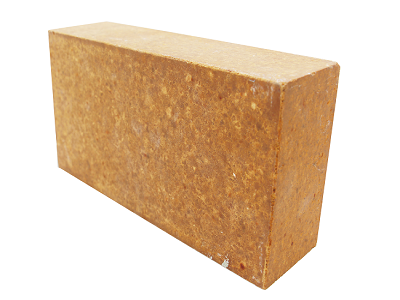

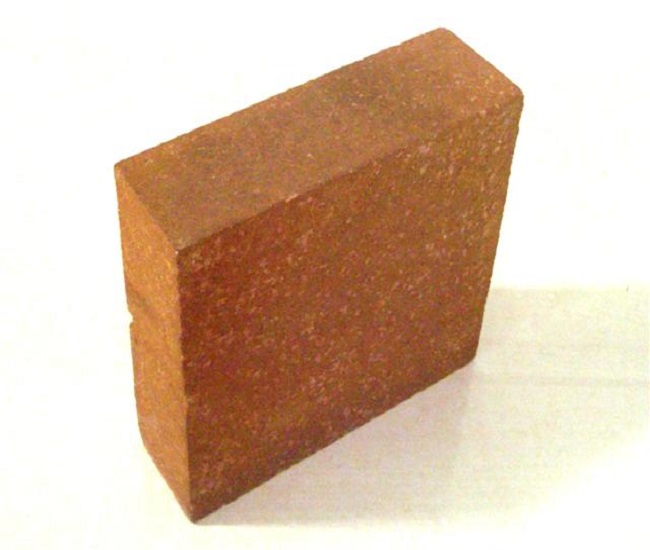

Магний-циркониевый кирпич
Магний-циркониевый кирпич обладает превосходной коррозионной стойкостью, в качестве сырья используются плавленая магнезия.
Магний-циркониевый кирпич обладает превосходной коррозионной стойкостью, в качестве сырья используются плавленая магнезия.
В качестве сырья для изготовления магния-циркониевого кирпича используются плавленая магнезия высокой степени чистоты и синтетический магнезиально-циркониевый песок. После формования под высоким давлением и высокотемпературного обжига они обладают отличной коррозионной стойкостью к щелочным металлам, оксидам и сульфидам. Изделие изготовлено из плавленого магнезиального и циркониевого песка и их щелочных материалов. Продукт имеет высокую плотность (насыпную плотность) более 3,08 г / см3). Он также противостоит щелочной коррозионной атмосфере и щелочной коррозии шлака и широко используется в стекловаренных печах, регенераторах, цементных печах, сталеплавильных электрических печах и при плавке цветных металлов.
Наименавание |
MZ-8 | MZ-10 | MZ-13 |
MgO %, не менее |
80 |
70 | 75 |
ZrO2 %, не менее |
8 |
10 | 13 |
Открытая пористость %, не более |
19 |
18 |
18 |
Кажущаяся плотность, г/см³ , не более | 2,95 | 3,00 |
3,05 |
Предел прочности при сжатии, Н/мм², не менее | 50 | 45 |
40 |
Температура начала размягчения под нагрузкой 0,2 Н/мм², °С, не ниже | 1600 | 1550 |
1600 |
Теплостойкость |
10 | 10 |
10 |
Магний-циркониевый кирпич обладает превосходной коррозионной стойкостью и используется в средней и верхней части решетки регенератора стекловаренной печи без засорения и разрушения. Срок службы может достигать более 8 лет, его термостойкость и термостойкость выше, чем у магнезитового кирпича, и имеет хорошие перспективы использования в регенераторе стекловаренной печи.
1. Поскольку температура плавления диоксида циркония составляет 2715 ° C, он обладает высокой огнеупорностью.
2. Цирконий содержащий кирпич обладает большей прочностью на изгиб в горячих и холодных условиях.
3. Магний-циркониевый кирпич устойчив к SO3, CO2, парам щелочей, CI и другим вредным веществам, устойчив к жидкофазной коррозии клинкера и устойчив к окислительной и восстановительной атмосфере.
4. Магний-циркониевый кирпич имеет преимущества высокой прочности на сжатие и хорошей термостойкости.
5. Производственный процесс сложен, производственный цикл длительный, а стоимость высока.
Рекомендуем вам прочитать следующие статьи:
